Cómo conectar y ajustar un tocadiscos DJ

Un plato puede girar y aun estar mal preparado. La estabilidad depende de la superficie, el brazo y la cápsula; el nivel y el ruido dependen de entrar al preamplificador correcto.

Las partes que importan al DJ

• Platter, slipmat y slip sheet: sostienen el disco y permiten frenarlo o moverlo mientras el motor continúa.
• Brazo y contrapeso: aplican la fuerza de apoyo definida para la cápsula.
• Cápsula y aguja: convierten el movimiento del surco en señal eléctrica; son piezas de desgaste.
• Anti-skating y altura: compensan fuerzas y geometría. Su ajuste depende del plato, la cápsula y el uso.
• Pitch y RESET: cambian o restablecen la velocidad de reproducción.
• PHONO OUT y tierra: llevan la señal de bajo nivel y referencian el chasis para evitar hum cuando el diseño lo requiere.

Ajuste mecánico seguro

1. Ubica y nivela el plato. Usa una superficie firme, ajusta las patas y evita que el monitor apunte o transmita vibraciones directamente al mueble.
2. Monta cápsula o headshell. Con el equipo apagado y el protector de aguja puesto, asegura conectores y bloqueo sin forzar.
3. Consulta la fuerza recomendada. Busca Tracking Force Recommended y el rango permitido de tu cápsula.
4. Equilibra el brazo. Retira el protector cuando el manual lo indique, libera con cuidado y mueve el contrapeso hasta que el brazo flote horizontal. Vuelve a apoyarlo y bloquea.
5. Calibra el dial en cero. Sin mover el contrapeso, gira solo la escala a 0.
6. Aplica la fuerza. Gira el conjunto hasta el valor recomendado por el fabricante de la cápsula.
7. Ajusta anti-skating y altura. Sigue el manual de ese plato y cápsula; prueba el comportamiento real al cuear, hacer backcue o scratch.

Alineación, altura y criterio de éxito

La fuerza vertical no corrige la geometría. Una cápsula montada en headshell debe alinearse con la galga o plantilla indicada para ese brazo; en el SL-1200MK2, por ejemplo, Technics entrega una galga de overhang propia. Aprieta ambos tornillos sin girar el cuerpo y comprueba que la aguja no quede inclinada de lado.

Con la fuerza ya aplicada y la aguja sobre un disco, el brazo debe quedar aproximadamente paralelo según las instrucciones de plato y cápsula. Ajusta altura con el brazo asegurado. El montaje está listo cuando reproduce ambos canales con tono estable, no distorsiona de forma anormal hacia el interior y conserva el surco durante un backcue razonable sin aumentar peso.

Uso	Anti-skating	Criterio
Reproducción normal	Sigue el manual; suele relacionarse con la fuerza de apoyo.	Seguimiento estable y distorsión equilibrada.
Backcue/scratch	Usa la recomendación de la cápsula DJ; Ortofon indica 0 para backcue.	La aguja sigue en ambos sentidos sin salir del rango de fuerza.

No angules la cápsula para ganar agarre: Ortofon advierte que esa práctica aumenta error, distorsión y desgaste del disco. La solución correcta es montaje, aislamiento, aguja adecuada y técnica.

Inspección y cuidado de la aguja

• Protector puesto para montar o transportar; retirado con cuidado antes de equilibrar.
• Limpieza solo en la dirección y con el producto que indique el fabricante; nunca presión lateral sobre el cantilever.
• Si falta el diamante, el cantilever está doblado o la distorsión persiste, cambia la aguja: más fuerza no la repara.
• Comprueba que el repuesto corresponde al cuerpo de cápsula exacto y guarda el anterior etiquetado, no suelto en la cabina.

Conexión al mixer

1. baja el canal, MASTER y BOOTH;
2. conecta RCA blanco a L y rojo a R en una entrada PHONO;
3. conecta el cable de tierra al tornillo SIGNAL GND o EARTH del mixer, si el plato lo incluye;
4. selecciona PHONO en ese canal;
5. reproduce un disco, activa CUE y ajusta TRIM mirando el medidor;
6. verifica estéreo, ruido, saltos y estabilidad antes de abrir el canal.

Si el tocadiscos tiene un preamplificador interno y está configurado para salida LINE, entra a LINE. Un mixer advierte que enviar una fuente LINE a PHONO sobrecarga el preamp y produce distorsión fuerte.

PHONO, LINE y DVS: tres rutas distintas

Fuente real	Entrada	Qué debe ocurrir
Cápsula sin previo	PHONO/RIAA + tierra cuando corresponda	Nivel normal y respuesta tonal completa.
Plato con preamp activado	LINE	Sin doble preamplificación ni graves exagerados.
Vinilo de control DVS	Nivel correspondiente al plato —normalmente PHONO sin preamp— hacia mixer/interfaz compatible, más retorno del software	Timecode limpio en L/R y audio digital regresando al canal previsto.

En DVS hay dos recorridos: el timecode viaja desde cápsula a software y la música vuelve desde software a mixer. Oír el tono de control no demuestra que el retorno esté bien asignado; ver el deck moverse no demuestra que el selector del canal escuche la salida del software. Prueba ambos con fader abajo.

Prueba de cabina

• el disco no roza y el platter arranca/frena de forma normal;
• el pitch vuelve a 0 como indica el equipo;
• la señal aparece en L y R sin mover conectores;
• no hay hum dominante al tocar o soltar el brazo;
• la aguja sostiene el surco durante cue y backcue razonables;
• el monitor no provoca realimentación grave a través del plato.

Aislar el plato de la cabina

Una cápsula también capta vibración mecánica. Si aparece un grave que crece al subir BOOTH o MASTER, baja el monitor y corrige la causa física: nivelación, patas, base, tapa, mueble y cercanía a subgraves. Cortar LOW puede disimular el síntoma mientras el brazo sigue realimentándose.

Para localizar un canal perdido, baja faders y silencia el sistema antes de intercambiar L/R o usar otro canal PHONO. Si la falla sigue al cable, revisa aguja, cápsula, contactos del headshell y RCA; si queda en la misma entrada, revisa mixer/ruteo. Devuelve los cables a su posición y repite la prueba estéreo.

Síntomas frecuentes

Síntoma	Revisa
Muy bajo y sin graves	Plato PHONO conectado por error a LINE sin preamp.
Muy fuerte y distorsionado	Salida LINE o player conectado a entrada PHONO.
Hum constante	Cable de tierra, RCA, conectores de headshell, proximidad a fuentes de alimentación y continuidad según manual.
Solo un canal	Aguja/cápsula, contactos del headshell, RCA L/R y canal del mixer.
La aguja salta	Nivelación, estado de aguja/disco, fuerza dentro de especificación, anti-skating y vibración del booth.
Feedback grave	Aislamiento físico, ubicación/nivel del monitor y resonancia del mueble antes de tocar EQ.
Distorsión que aumenta hacia el centro	Estado de aguja, alineación/overhang y altura antes de añadir fuerza.
DVS sigue el disco, pero no vuelve música	Salida del software, par USB y selector de entrada del canal.

Entrega segura

1. Baja el canal, levanta el brazo con la palanca y asegúralo en su soporte.
2. Retira tu disco y coloca el protector de aguja sin tocar el cantilever.
3. Deja pitch/RESET en el estado neutro del modelo y detén el plato sin frenarlo a la fuerza.
4. No gires contrapeso, altura ni anti-skating para “dejar todo en cero”: conserva la calibración de la cápsula instalada.
5. No retires tierra, RCA, headshell o aislamiento que pertenezcan a la cabina.

Fuentes técnicas

• Baskoner — Turntables and mixer: fotografía CC BY 3.0.

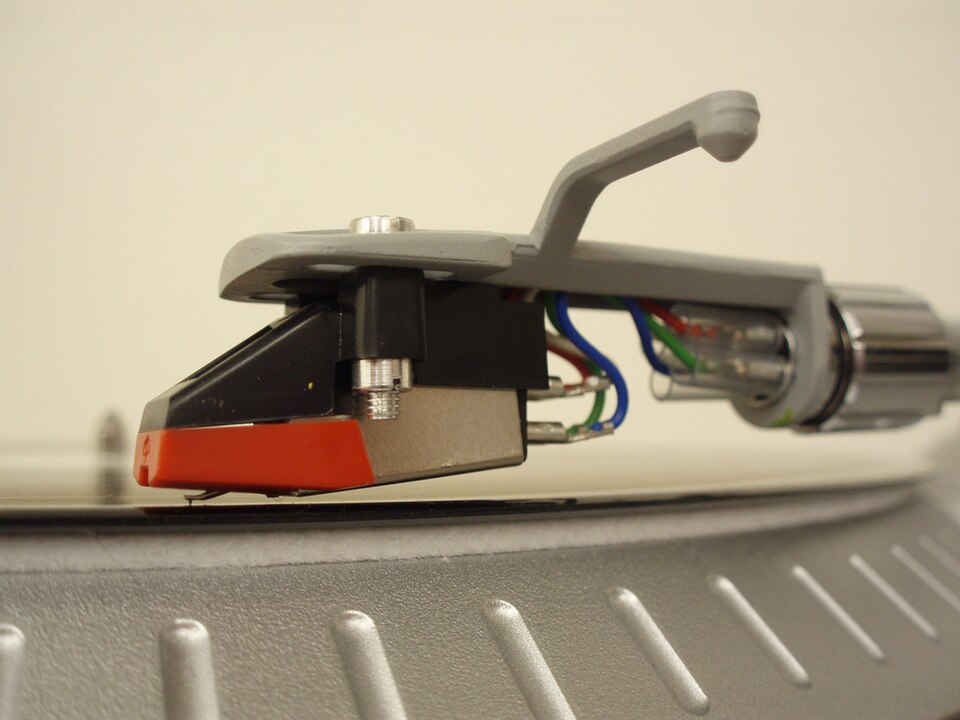

• Michelle Hawkins-Thiel — Cartridge macro shot: fotografía CC BY 2.0.
