Cables y conexiones para DJ

La regla que evita casi todos los errores: primero identifica qué señal sale y qué señal espera la entrada. Después mira el conector.

PHONO, LINE y SPEAKER

PHONO

Es la señal de un tocadiscos con cápsula magnética antes de preamplificar. Es mucho más baja que LINE y necesita un preamplificador con ecualización RIAA. Conecta ese tocadiscos a una entrada PHONO y fija el cable de masa al terminal SIGNAL GND cuando el equipo lo requiera.

Una fuente LINE conectada a PHONO sobrecarga el preamplificador y produce una distorsión fuerte. Un tocadiscos PHONO conectado a LINE sonará muy bajo y sin el balance tonal correcto.

LINE

Es el nivel de players, controladores, mixers, interfaces y tocadiscos que ya traen preamplificador. En una cabina, la mayoría de las conexiones de audio entre aparatos son LINE.

SPEAKER

Es la salida de potencia de un amplificador hacia una caja pasiva. Usa cable de parlante dedicado. Nunca conectes una salida amplificada a la entrada LINE de un mixer o controlador. Los monitores activos ya incorporan amplificador: reciben LINE y además se conectan a la corriente.

Los conectores que vas a encontrar

Conector	Uso DJ habitual	Qué mirar
RCA rojo/blanco	LINE o PHONO estéreo; MASTER 2, REC OUT, player → mixer.	Es no balanceado. Mantén las tiradas cortas y respeta izquierda/derecha.
XLR de 3 pines	MASTER hacia PA o monitores activos; micrófono.	Normalmente balanceado, pero confirma nivel y función. No conectes MASTER a una entrada con phantom activado si el fabricante lo prohíbe.

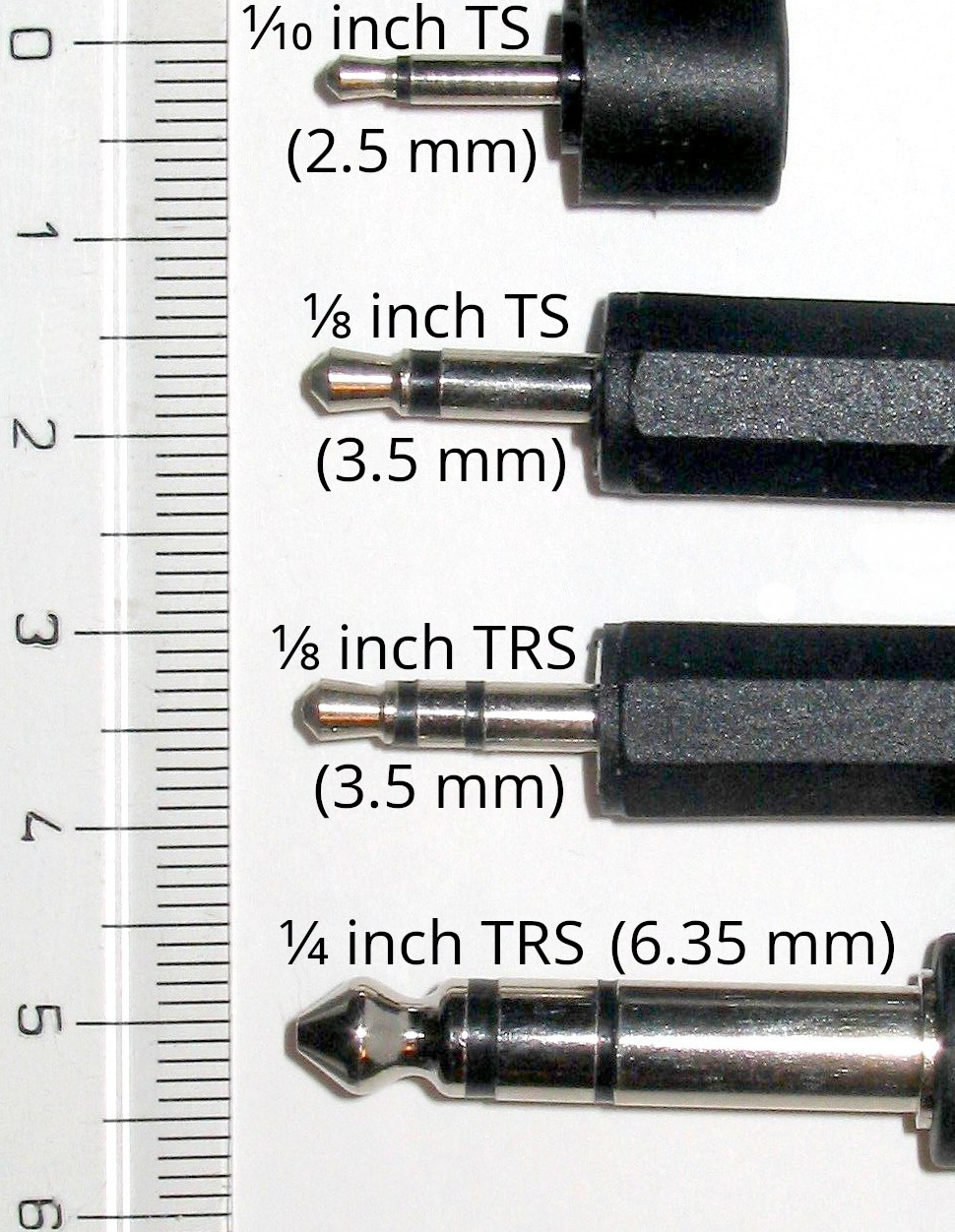

TRS 6,35 mm	BOOTH balanceado, auriculares estéreo, send/return o insert.	El mismo aspecto puede representar cableados distintos. El rótulo manda.
TS 6,35 mm	Señal mono no balanceada, algunos efectos externos.	No lo confundas con TRS balanceado.
3,5 mm	Auriculares, entrada auxiliar o grabación en equipos compactos.	Es frágil para una cabina; evita tensión mecánica.

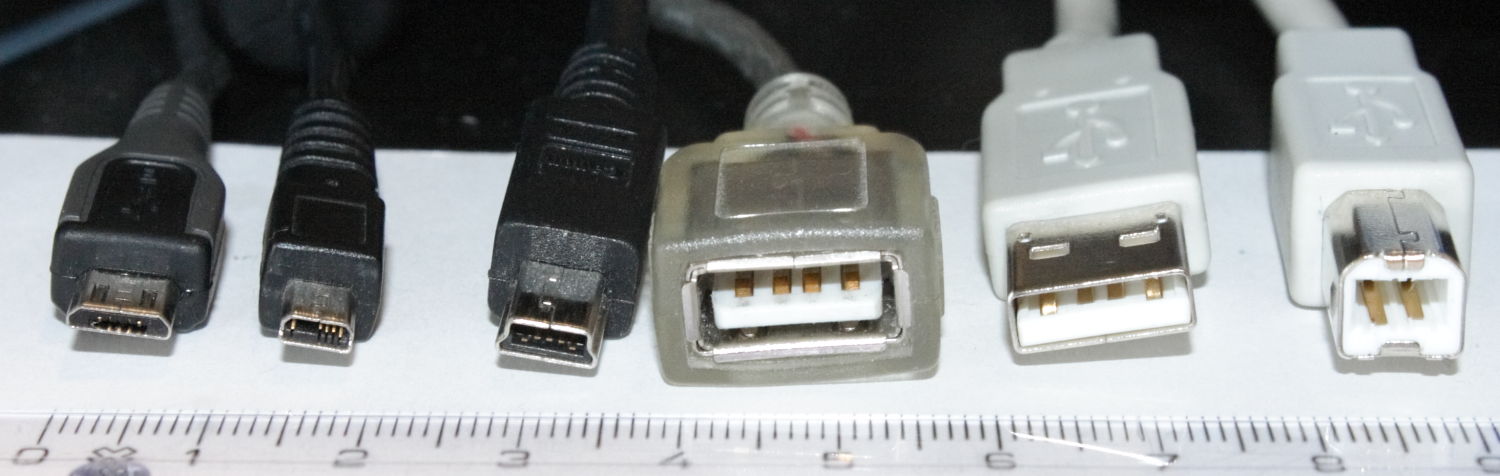

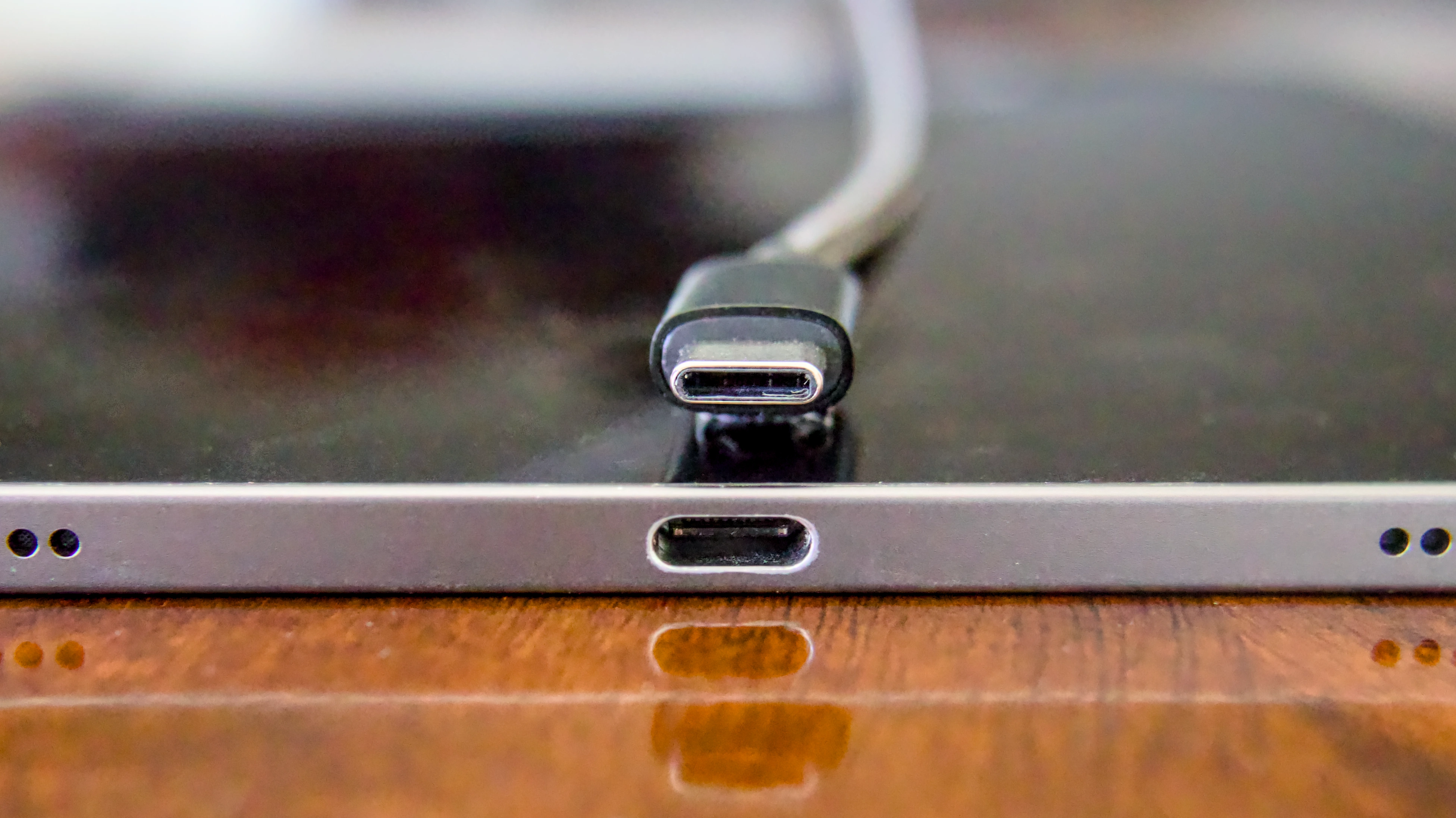

USB-A/B/C	Audio digital, control MIDI/HID, biblioteca, alimentación o una combinación.	La forma USB-C no garantiza que el cable lleve datos ni que entregue la potencia necesaria.

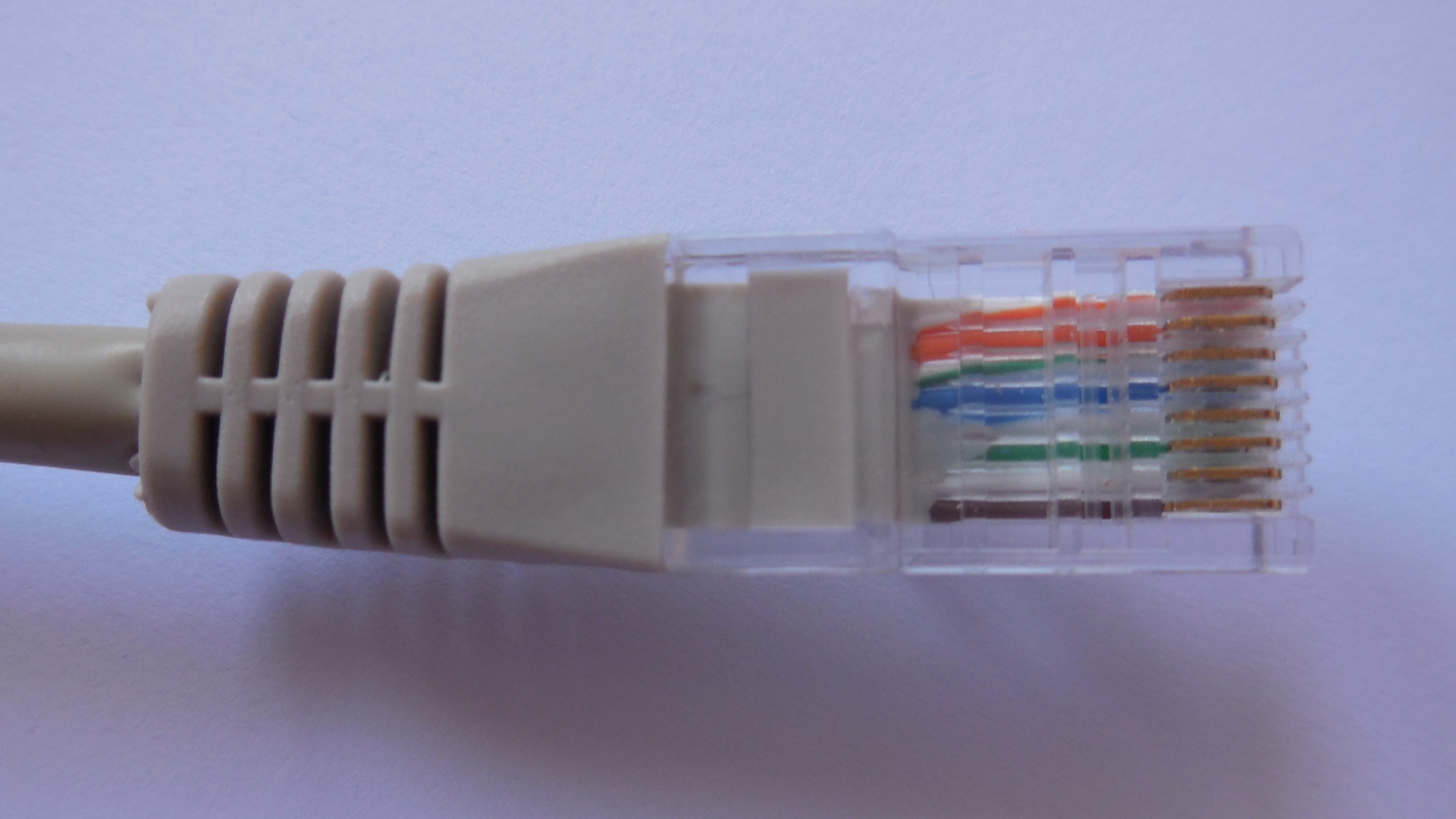

RJ45 / LAN	Red entre players, mixer y software compatible.	No es audio analógico. Usa la categoría y topología que exige el sistema.

Elegir el cable por la ruta, no por la forma

Antes de sacar un cable del bolso, lee los dos extremos de la conexión y completa esta frase: “salgo de ___ a nivel ___ y entro en ___ que espera nivel ___”. Por ejemplo: “salgo de MASTER XLR a nivel LINE y entro en el PA por LINE”. Si no puedes nombrar la señal, todavía no sabes si el cable es correcto.

1. Identifica la salida: MASTER, BOOTH, REC, PHONES, SEND o salida de player.
2. Identifica la entrada: LINE, PHONO, MIC, RETURN, USB o entrada de amplificador.
3. Confirma cantidad de canales: una mezcla estéreo necesita L y R; un solo XLR puede ser una señal mono, no “todo el estéreo”.
4. Elige longitud y formato: balanceado para recorridos largos cuando ambos equipos lo ofrecen; RCA corto dentro de la cabina cuando corresponde.
5. Etiqueta ambos extremos: PLAYER 1, CH 1, MASTER L, MASTER R. La etiqueta evita desconectar la ruta sana durante una falla.

Balanceado y no balanceado

Una conexión balanceada envía dos versiones de la señal con polaridad opuesta y permite que la entrada rechace buena parte del ruido captado durante el recorrido. Es la opción normal para MASTER y BOOTH cuando el cable debe atravesar una sala o convivir con energía y luces.

RCA es no balanceado y funciona perfectamente en recorridos cortos dentro de la cabina. El problema aparece al convertir por comodidad: un adaptador XLR–RCA no “balancea” una salida. Algunos fabricantes advierten que ciertas salidas XLR balanceadas no deben conectarse a entradas RCA con un adaptador que cortocircuite una fase.

Un TRS tampoco significa automáticamente “balanceado”. En una salida BOOTH mono puede transportar señal balanceada; en PHONES suele transportar dos canales no balanceados, izquierda y derecha. Un cable que divide TRS estéreo a dos conectores y un cable TRS balanceado pueden verse parecidos y cumplir trabajos diferentes.

Adaptar no es convertir

Un adaptador pasivo cambia la mecánica del conector, pero no corrige nivel, impedancia, balanceado ni formato estéreo/mono. Si necesitas recorrer muchos metros desde RCA, entrar a una entrada de micrófono porque no hay LINE o eliminar una diferencia eléctrica entre sistemas, usa una caja o interfaz diseñada para esa conversión y acuerda el nivel con el técnico de PA.

No unas dos salidas con un cable en Y. Una Y puede repartir una salida hacia dos entradas cuando el fabricante lo admite, pero no debe sumar dos salidas activas entre sí. Para sumar o duplicar rutas de forma segura usa un mixer, distribuidor o interfaz apropiada.

MASTER, BOOTH, REC y PHONES

• MASTER: mezcla principal hacia el PA o los monitores del público.
• BOOTH: monitor local del DJ, con nivel independiente. Cambiar BOOTH no debería cambiar la pista.
• REC OUT: salida para grabar. En muchos mixers es anterior al knob MASTER para que un ajuste de sala no arruine la grabación; verifícalo en el diagrama de bloques del modelo.
• PHONES: auriculares. Es una salida amplificada para auriculares, no una salida LINE.

Conectar y encender sin golpes

1. Apaga o baja por completo amplificadores y parlantes activos.
2. Conecta las fuentes al mixer/controlador y luego sus salidas al sistema.
3. Deja MASTER, BOOTH y niveles del PA abajo.
4. Enciende fuentes y mixer/controlador.
5. Enciende al final los amplificadores o parlantes activos.
6. Sube niveles de forma gradual con señal controlada.

Para apagar, baja niveles y recorre el orden inverso: primero parlantes/amplificación; después mixer y fuentes. Así reduces golpes de encendido en el sistema.

Si aparece hum, buzz o ruido

Baja primero la salida afectada. Después cambia una sola cosa y escucha si el síntoma se mueve:

Prueba	Qué demuestra	Siguiente acción
Desconecta la fuente del canal con el fader abajo.	Si el ruido desaparece, entra por la fuente o su cable; si sigue, nace después.	Prueba la misma fuente con un cable conocido o revisa el canal/salida.
Cambia el cable por uno probado, sin cambiar de puerto.	Si desaparece, el cable o conector original está dañado.	Retíralo de servicio y etiquétalo; no lo devuelvas al bolso como “quizá funciona”.
Mueve la fuente a otra entrada del mismo tipo.	Separa una falla de canal de una falla de fuente.	Si el ruido permanece con la fuente, investiga fuente/cable; si queda en el canal, no lo uses.
Separa temporalmente audio no balanceado de fuentes y cables de energía.	Si baja el buzz, había interferencia inducida.	Reordena el recorrido y usa balanceado donde esté disponible.
En un tocadiscos, comprueba cable de masa y selector PHONO.	Un hum que cambia al tocar metal suele apuntar a masa de señal incompleta.	Fija la masa al terminal previsto y revisa cápsula, headshell y RCA.

Si el equipo ofrece ground lift de audio, úsalo solo como indica su manual. Si el ruido aparece al unir la cabina con el PA y desaparece al separarlos, informa al responsable del sistema: puede hacer falta aislamiento de audio adecuado, no otro adaptador.

Prueba y cuidado del bolso de cables

• Enrolla sin forzar ni doblar junto al conector; evita nudos apretados.
• Guarda energía y audio en compartimentos separados, con adaptadores en una bolsa identificada.
• Marca cables dudosos inmediatamente y pruébalos fuera del evento.
• Lleva al menos un reemplazo de las rutas críticas: USB de datos, par de audio del player y salida hacia PA.
• Fotografía el panel ya probado antes de cerrar o cubrir la cabina.

Antes de salir, prueba cada reemplazo en una ruta real, no solo por continuidad visual. Un USB puede alimentar luces y aun así fallar al transportar datos; un cable estéreo puede sonar por ambos lados y crujir al moverlo.
