Cómo conectar la cabina al PA

Tu mixer entrega señal de nivel LINE; el PA la procesa y la convierte en presión sonora. MASTER controla la entrega a sala y BOOTH tu referencia local.

Diagrama: MASTER del mixer se conecta al sistema PA y la pista, mientras BOOTH alimenta de forma independiente el monitor del DJ. — Separar MASTER y BOOTH permite corregir lo que tú oyes sin cambiar el volumen de la pista.

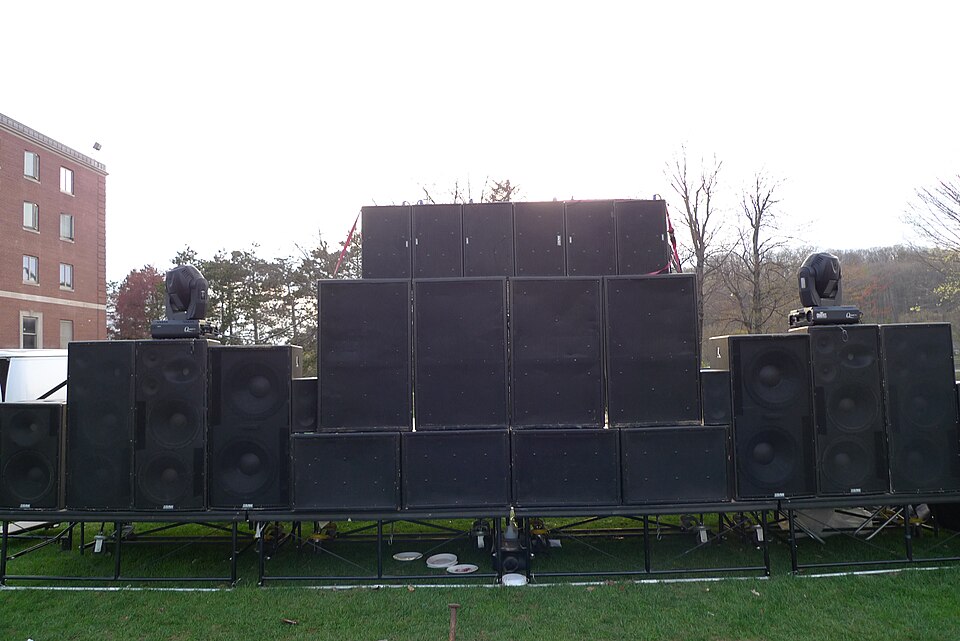

Conjunto grande de cajas de altavoces profesionales apiladas para refuerzo sonoro. — El PA es un sistema, no “un parlante grande”: varias vías, amplificación y procesamiento pueden estar fuera de tu vista. Desde cabina entrega una señal limpia y deja el ajuste del sistema al responsable de sonido. Foto de Kurt Snieckus, CC BY-SA 2.0, vía Wikimedia Commons.

Identifica qué sistema tienes

Parlante activo: integra amplificador. Recibe señal LINE y alimentación eléctrica.
Parlante pasivo: necesita un amplificador adecuado entre mixer y caja. No se conecta directamente a MASTER como si fuera activo.
PA de sala: puede incluir mixer FOH, procesador, crossover, limitadores, amplificadores, subs y tops. El DJ entrega una señal estéreo estable; el sistema hace el resto.

Conexión básica

con equipos apagados o salidas abajo, identifica MASTER L/R y BOOTH L/R;
usa MASTER balanceado por XLR o TRS si ambos extremos lo admiten, sobre todo en recorridos largos;
conecta MASTER a dos entradas LINE del PA, parlantes activos o mixer de sala;
conecta BOOTH a los monitores del DJ y conserva su nivel independiente;
si hay subs, sigue el diagrama del sistema: el ruteo y crossover pertenecen al PA, no se adivinan desde la cabina;
asegura los cables para que nadie cargue peso sobre conectores.

Criterio de conexión correcta: un tema conocido llega por L y R; bajar MASTER silencia la sala sin cambiar CUE; bajar BOOTH silencia solo el monitor DJ; ningún conector cruje ni pierde señal al acomodar el cable.

No conectes una salida de amplificador a una entrada LINE. Y no conectes MASTER a PHONO o MIC por conveniencia: tipo de conector y nivel eléctrico son decisiones distintas.

Secuencia de encendido

Con niveles al mínimo, enciende primero fuentes y mixer; después procesamiento/amplificación o parlantes activos. Para apagar, invierte el orden: altavoces/amplificación primero, fuentes al final. Así reduces golpes de encendido que llegarían amplificados.

En un venue, sigue siempre el procedimiento del técnico: sistemas gestionados pueden tener su propia secuencia y no debes intervenir tableros o racks sin autorización.

Soundcheck DJ

pon EQ centrado, FX apagados y canales sin clip;
reproduce un tema de referencia que conozcas y que represente el grave y los agudos de tu set;
confirma L/R y escucha desde la pista, no solo detrás del mixer;
acuerda con el técnico un rango útil de MASTER;
sube BOOTH solo hasta trabajar cómodo;
prueba la suma de dos canales y un FX con margen;
si usarás micrófono, comprueba feedback con el booth al nivel real.

No evalúes únicamente “si suena fuerte”. Camina por el área del público y escucha voz, bombo, bajo y agudos; busca cambios bruscos, un lado ausente o distorsión. El técnico decide cobertura y procesamiento, pero necesita que describas el síntoma y la zona, no que lo compenses con EQ extrema en el mixer.

Ajustar la frontera mixer–PA

La salida MASTER entrega una señal y la entrada del PA tiene su propia sensibilidad o ganancia. Durante soundcheck, fija primero canales y mix bus en su rango sano; coloca MASTER en una posición nominal repetible; después ajusta la entrada del sistema para lograr el nivel de sala con margen. No existe una posición universal para ambos equipos.

Si el indicador del PA limita de forma continua mientras MASTER está limpio, bajar un poco la entrega puede aliviar la entrada, pero el volumen y procesamiento final pertenecen al responsable del sistema. Si el mixer ya está en clip, bajar la ganancia del PA solo hace más silenciosa una señal distorsionada.

Lectura	Interpretación
Canales y MASTER con margen; entrada PA satura.	La frontera está demasiado alta para esa entrada o hay procesamiento posterior; coordina con FOH.
Canal satura con MASTER bajo.	La distorsión nace en entrada/TRIM; corrígela antes de la salida.
MASTER limpio; un altavoz distorsiona.	Revisa esa rama del sistema, cable, amplificación o caja.
Limitador actúa solo en picos ocasionales.	Puede ser protección normal; el técnico determina si existe margen suficiente.

Estéreo, mono y subs

Una salida MASTER estéreo necesita dos rutas completas. Si el sistema trabaja en mono, la suma debe realizarla un equipo diseñado para ello; no unas L y R con un cable en Y. Antes del set reproduce un tema con elementos claramente laterales y confirma que ninguna parte importante desaparece al recorrer la sala.

Los subs pueden recibir señal desde un procesador, una salida dedicada o un encadenamiento previsto por el fabricante. No decidas el crossover desde la cabina ni envíes una segunda ruta de grave sin conocer la topología: dos caminos con retardos o polaridad diferentes pueden restarse en vez de sumar.

Qué controla cada persona

DJ	Sistema/FOH
TRIM por canal, EQ/FX, faders, MASTER acordado y BOOTH.	Ganancia de entrada del PA, crossover, limitadores, amplificación, cobertura y nivel legal/seguro.
Entrega señal limpia, estable y sin rojo sostenido.	Convierte esa señal en volumen de sala sin sobrepasar el sistema.

Si la pista necesita más nivel, comunícalo. Llevar el mixer al clip no obliga al sistema a sonar más fuerte: solo entrega una fuente peor al procesador.

BOOTH y protección auditiva

El booth debe permitir distinguir pulso, frase y balance sin competir de manera innecesaria con la sala. La fatiga auditiva puede hacerte pedir más nivel aunque ya estés expuesto a demasiado. Baja BOOTH cuando no lo necesitas y usa auriculares con aislamiento, no más volumen, para recuperar detalle.

Orienta el monitor hacia tu posición de trabajo y lejos de la zona frontal del micrófono. No lo apoyes de manera inestable sobre el mueble ni bloquees ventilación. Si oyes más sala retrasada que BOOTH, acerca o reorienta el monitor con autorización antes de aumentar su nivel.

Fallas durante la prueba

Síntoma	Prueba que aísla	Respuesta
MASTER marca, la sala no suena.	Comprueba BOOTH o REC con la misma mezcla; luego la entrada del PA.	Si otra salida funciona, revisa MASTER/cable; si el PA recibe nivel, llama al responsable del sistema.
Solo suena L o R.	Intercambia L/R en un único límite con niveles abajo.	Si la falla cambia de lado está antes; si permanece, está en la rama posterior.
BOOTH no suena, sala sí.	Prueba salida, cable y monitor con señal conocida.	No subas MASTER: revisa BOOTH LEVEL, entrada LINE, alimentación y mute local.
Aparece hum al unir PA y cabina.	Baja el sistema y desconecta la interconexión de audio.	Usa ruta balanceada o aislamiento previsto; nunca retires tierra de seguridad.
Feedback al abrir micrófono.	Apaga MIC y baja BOOTH.	Reubica/orienta, acerca el mic a la boca y reajusta ganancia antes de reabrir.

Antes de abrir: MASTER y BOOTH identificados; L/R correctos; conexiones balanceadas cuando están disponibles; PA en entrada LINE; secuencia de energía acordada; referencia probada desde la pista; canales y master con headroom; mic probado; responsable del sistema identificado.
