Sin audio · distorsión · hum · USB

Cómo diagnosticar audio en cabina

Cuando algo falla, mover todos los controles destruye las pistas. Sigue la señal desde la fuente y cambia una sola cosa por vez.

Primero preserva lo que todavía funciona

Si la falla ocurre durante el set, no reinicies toda la cabina. Identifica la fuente que permanece audible, evita cargar o desconectar en ese canal y prepara una segunda ruta antes de investigar. Baja solo el canal o salida afectada; avisa al técnico y al otro DJ qué vas a tocar.

1. nombra el síntoma con precisión: “CH 2 tiene medidor pero no llega a MASTER”, no “la mixer falla”;
2. anota o fotografía la posición inicial de selectores y ruteos;
3. elige una señal de prueba conocida y un punto de escucha estable;
4. cambia una sola variable y devuelve el cambio si no modifica el síntoma;
5. cuando recuperes audio, pruébalo por CUE antes de abrirlo a sala.

Método de seis etapas

1. Fuente: ¿el deck reproduce y avanza? ¿El archivo está cargado y no está corrupto?
2. Entrada: ¿el cable llega al canal elegido? ¿PHONO/LINE/USB coincide con la fuente?
3. Canal: con CUE activo, ¿el medidor muestra señal? Ajusta TRIM sin abrir al público.
4. Mezcla: ¿channel fader, crossfader, EQ kill, filtros y retornos dejan pasar audio?
5. Salida: ¿MASTER o BOOTH muestran/entregan L y R por los conectores esperados?
6. PA: ¿la entrada correcta está abierta, sin mute y con amplificación activa?

La última etapa que sí tiene señal y la primera que no la tiene forman el límite del problema. Investiga esa unión antes de reiniciar todo.

Evidencia	Qué ya sabes	Dónde seguir
Waveform avanza, medidor de canal quieto.	El transporte funciona; el audio no entra al canal.	Dispositivo de audio, salida del deck, cable y selector de entrada.
Canal y CUE tienen señal, MASTER quieto.	Fuente y entrada están sanas.	Fader, crossfader, asignación, filtro y bus.
MASTER se mueve, PA no recibe.	La mezcla llega al bus de salida.	MASTER LEVEL, conector, cable, entrada y mute del sistema.
La sala suena, grabación queda vacía.	MASTER no demuestra la ruta REC/USB.	Fuente de grabación, canales asignados, permisos, carpeta y espacio.
Audio correcto, controles no responden.	La interfaz de audio funciona; puede fallar control MIDI/HID.	Modo, mapeo, puerto y aplicación que posee el dispositivo.

No hay audio

• carga un tema conocido y confirma PLAY;
• activa CUE del canal: si tampoco se oye, el problema está antes del mix bus;
• comprueba selector de entrada y TRIM;
• centra o desactiva crossfader; devuelve filtros/FX a estado seco;
• mira el medidor MASTER: si se mueve, revisa salida, cable y PA;
• prueba una salida o cable alternativo conocido sin desmontar la ruta que sigue funcionando.

Solo suena un lado

Determina dónde desaparece L o R. Si el medidor del canal ya muestra un lado, revisa fuente, cápsula, RCA o interfaz. Si el canal es estéreo pero MASTER no, revisa balance, ruteo y bus. Si MASTER es estéreo y un altavoz no suena, el problema está en cable, entrada, amplificación o caja.

Intercambia L/R en un solo límite con niveles abajo: si el fallo cambia de lado, está antes de ese punto; si permanece, está después. Devuelve la conexión a su posición al terminar.

No corrijas una pérdida de canal con balance o duplicando el lado sano: puede ocultar una cápsula, conector o amplificador defectuoso y cambiar la mezcla para el público. Como contingencia, usa mono únicamente si el sistema permite sumarlo de forma segura y el responsable de PA lo aprueba.

Distorsión o rojo

1. revisa primero PHONO vs. LINE;
2. baja TRIM: si el canal deja de saturar, el problema era entrada;
3. desactiva boosts de EQ, resonancia y FX;
4. si canales están sanos y MASTER clipea al sumarlos, deja margen en el bus;
5. si MASTER está limpio y el PA distorsiona, informa al responsable del sistema.

Repite la prueba con un tema conocido y sin procesamiento. Si la distorsión permanece a nivel bajo en CUE, sospecha archivo, entrada incorrecta o hardware. Si aparece solo al sumar, observa MASTER. Si solo la oye el público, compara BOOTH y una grabación de la salida para delimitar el PA.

Hum, buzz o feedback

• Tocadiscos: comprueba tierra de señal, RCA, cápsula y headshell.
• Interferencia: separa audio de fuentes y cables de alimentación; crúzalos a 90° si deben encontrarse.
• Ground loop: usa ground lift solo donde el fabricante lo prevé; nunca retires la tierra de seguridad de la alimentación.
• Micrófono: apágalo, aléjalo de altavoces, acércalo a la boca y reduce ganancia/booth.
• Vinilo: reduce acople mecánico entre monitor, mueble y plato.

Un ruido continuo y estable suele permitir aislar una ruta; los crujidos al tocar un conector sugieren contacto o cable. Baja la etapa antes de moverlo. Si el ruido cambia al desconectar una computadora de la cadena de audio, no anules su tierra: usa la conexión balanceada, fuente recomendada o aislamiento de audio apropiado.

Audio intermitente

1. observa si desaparecen también luces, waveform o conexión: eso separa alimentación/datos de una ruta solo de audio;
2. sin mover toda la cabina, revisa si el corte coincide con tocar un cable, usar un FX o aumentar carga de la computadora;
3. cambia el cable sospechoso por uno probado y fija ambos conectores;
4. si ocurre después de varios minutos, comprueba ventilación, fuentes y temperatura sin abrir el equipo;
5. mantén una fuente de respaldo en otro canal mientras replicas la falla fuera de MASTER.

Una falla que “volvió sola” no está resuelta. Etiqueta el componente sospechoso y retíralo de la ruta crítica hasta poder reproducir y corregir el problema.

Clicks, cortes o latencia USB

1. conecta el hardware DJ directamente a un puerto estable, sin hub si el fabricante así lo recomienda;
2. prueba otro cable y puerto de datos;
3. conecta la computadora a alimentación y desactiva suspensión durante el set;
4. cierra procesos no necesarios y desconecta otros dispositivos USB;
5. aumenta gradualmente el buffer: más buffer reduce cortes, pero aumenta latencia;
6. verifica driver, firmware y dispositivo de audio seleccionado, sin actualizar en medio de un evento.

Tras cada cambio, reproduce varios minutos y provoca la carga real: dos decks, análisis visual, búsqueda y los FX que usarás. Si un buffer mayor elimina los cortes, conserva ese valor estable para el evento y optimiza después. Si no cambia nada, devuelve el ajuste y sigue con cable, puerto, alimentación o driver.

MASTER funciona, CUE no

Comprueba CUE del canal, PHONES LEVEL, knob CUE/MIX, modo SPLIT CUE, salida PHONES correcta dentro del software y conector/adaptador de auriculares. La salida de computadora no reemplaza automáticamente el bus de preescucha del controlador.

Aísla auriculares y ruteo: prueba los mismos auriculares en otra fuente a nivel bajo; luego prueba otro par en PHONES. Si ambos funcionan fuera pero ninguno en la cabina, revisa configuración y salida. Si solo falla un lado con SPLIT CUE desactivado, prueba el adaptador antes de forzar el jack.

Cerrar el diagnóstico

No declares resuelta una falla al primer segundo de audio. Reproduce la parte fuerte de un tema, prueba ambos canales, CUE, MASTER L/R y BOOTH; después repite la acción que disparaba el problema. Devuelve EQ, FX, selectores y ruteos al estado de trabajo y retira de servicio cualquier cable dudoso.

Registra qué síntoma apareció, qué etapa lo delimitó y qué cambio lo resolvió. Esa nota evita repetir veinte minutos de pruebas en la próxima fecha y permite al técnico revisar el componente correcto.

Fuentes técnicas

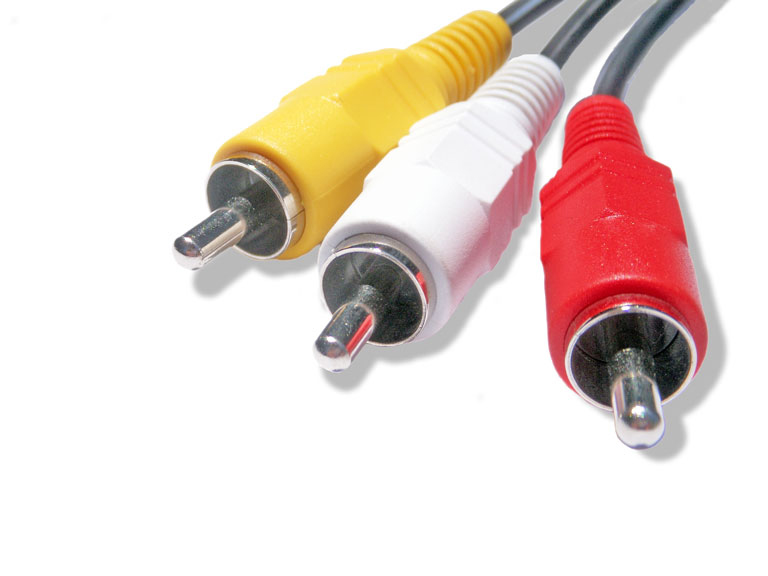

• Mobius — RCA Connector: fotografía en dominio público.

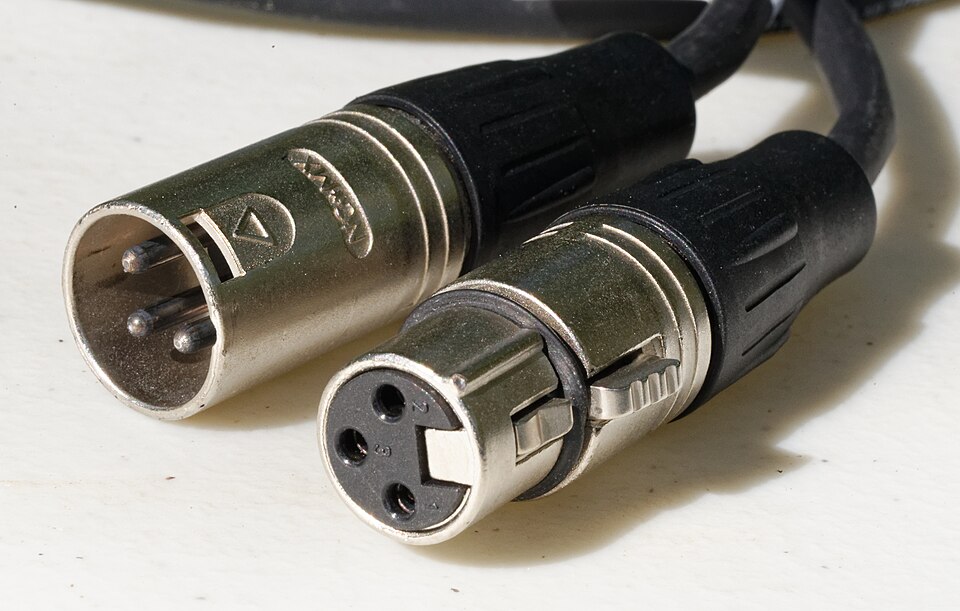

• Jud McCranie — XLR connectors: fotografía CC BY-SA 4.0.
• Allen & Heath — Xone:3D User Guide: árbol de diagnóstico desde encendido y entrada hasta medidores, salida y amplificación.
• Allen & Heath — Xone:96 User Guide: niveles operativos, clipping y puesta a tierra.
• Serato — Audio Dropouts or Distortion: USB directo, buffer, alimentación y reducción de carga.
• Serato — USB dropouts en Windows: relación entre buffer, carga y flujo de audio USB.
• Allen & Heath — Xone:43 User Guide: PHONO/LINE, ground loops, conexiones balanceadas y advertencia de no retirar la tierra de red.
