Tocadiscos de tracción directa · operación DJ

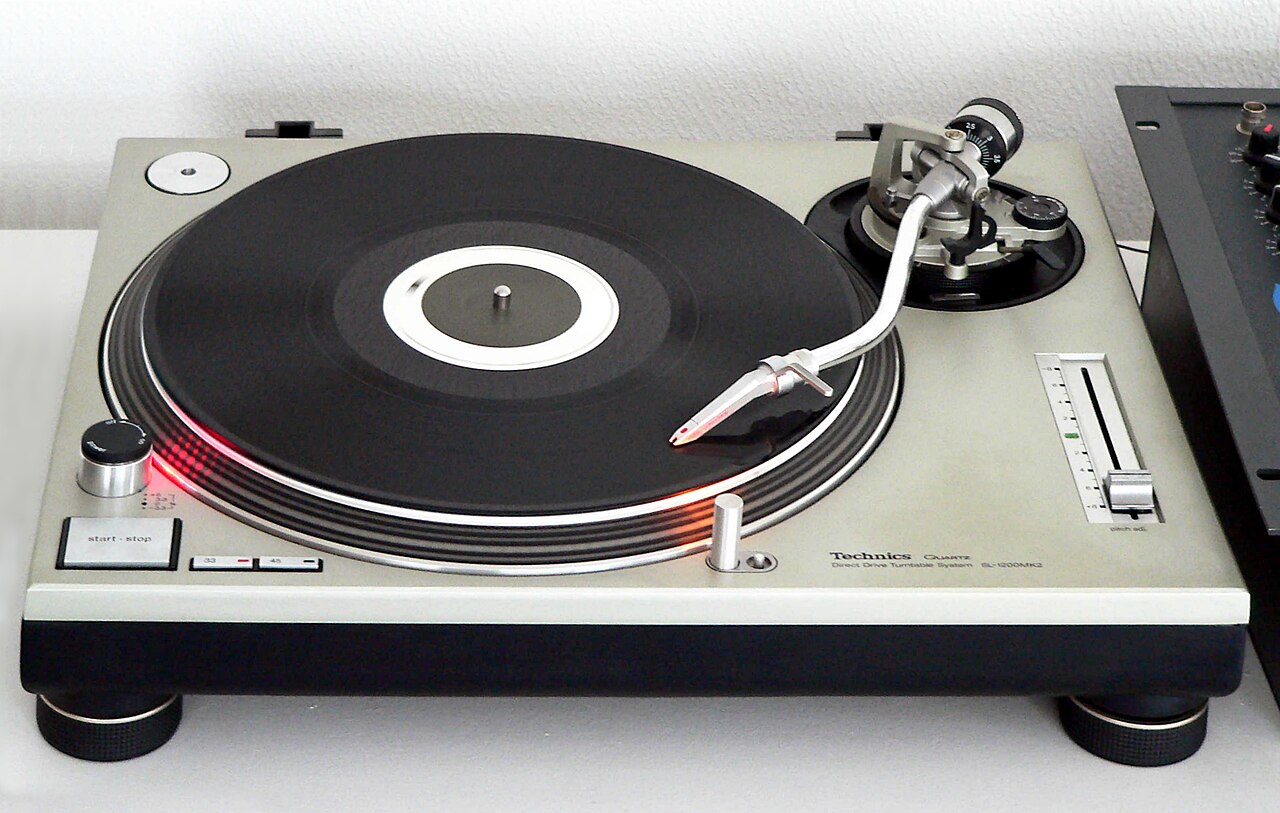

Technics SL-1200MK2 en una cabina

Cómo comprobar la conexión, poner un disco, preparar un cue con la mano, trabajar con el pitch analógico de ±8% y retirarte sin arriesgar la aguja.

1 2 3 4 5 6 7

1. 1START/STOP: arranca o frena el motor.
2. 233⅓ / 45: selecciona la velocidad nominal.
3. 3Plato y estrobo: soporte del disco y referencia visual de velocidad.
4. 4Base del brazo: contrapeso, anti-skating y palanca de cue.
5. 5Headshell y cápsula: sostienen la aguja que lee el surco.
6. 6Pitch ±8%: ajusta la velocidad para igualar tempos.
7. 7Luz de aguja: ilumina la zona de cue en cabinas oscuras.

Comprobar la instalación

1. Con el canal abajo, verifica RCA L/R hacia una entrada PHONO y el cable de tierra al terminal correspondiente.
2. Confirma que el headshell está firme y la aguja no está doblada ni sucia.
3. Revisa contrapeso, altura, fuerza de apoyo y anti-skating según la cápsula instalada. Si alguien calibró el deck, no gires el contrapeso por curiosidad.
4. Libera el seguro del brazo solo cuando vayas a usarlo; vuelve a fijarlo al terminar.

Montaje, overhang y altura del brazo

Equilibrar el brazo no corrige una cápsula torcida. En un headshell desmontable, el cuerpo debe estar firme, los cuatro terminales bien conectados y la aguja alineada según la geometría del brazo. El manual de la MK2 usa su galga de overhang: desliza la cápsula hasta que la punta coincida con el borde indicado y aprieta sin moverla.

Con la aguja apoyada y la fuerza ya ajustada, el brazo debería quedar aproximadamente paralelo al disco según la cápsula y el manual. Corrige altura con el brazo asegurado; nunca gires el collar mientras la aguja está sobre un disco. Una cápsula inclinada o con azimut visible puede producir desequilibrio L/R y desgaste desigual.

Anti-skating: reproducción y backcue no son lo mismo

El manual del plato indica el ajuste para reproducción convencional, mientras fabricantes de cápsulas DJ pueden recomendar 0 para backcue/scratch. Usa la indicación de la cápsula y la técnica real: no conviertas una preferencia de scratch en regla universal para escuchar discos, ni aumentes fuerza para ocultar una alineación deficiente.

Aguja y contactos

• Limpia la aguja únicamente con el método y producto autorizados por su fabricante; no la empujes de lado ni hacia atrás.
• Con el canal abajo, revisa que el collar del headshell esté firme y los contactos limpios antes de culpar al RCA.
• Una aguja que perdió el diamante, tiene cantilever doblado o sigue distorsionando después de limpiar se retira: más peso no la repara.
• Transporta headshell y aguja con protector rígido, sin dejar que el cantilever soporte golpes.

Poner y preparar un disco

1. Coloca el disco y selecciona 33⅓ o 45 RPM. El SL-1200MK2 no ofrece 78 RPM.
2. Pulsa START/STOP y espera que el plato alcance velocidad.
3. Eleva el brazo con la palanca, ubícalo sobre el surco y bájalo con cuidado.
4. Con el canal en CUE y el fader abajo, encuentra el primer golpe moviendo el disco, no forzando el brazo.
5. Retrocede una fracción de vuelta para dar a la bandeja tiempo de alcanzar velocidad al soltar.
6. Sostén el disco o slipmat; el motor puede seguir girando debajo. Suelta en el momento elegido.

Para un cue temporal no necesitas detener el motor con START/STOP cada vez. La técnica depende del slipmat, el peso del vinilo y el estilo; practica con discos que puedas reemplazar antes de hacerlo con una copia valiosa.

Pitch, cuarzo y estrobo

• Pitch al centro: el detente central activa la velocidad nominal bloqueada por cuarzo; el LED verde indica ese estado.
• Fuera del centro: el fader permite un ajuste continuo aproximado de −8% a +8%.
• Sin botón ×2: la MK2 no ofrece el rango ±16% de modelos posteriores.
• Estrobo: las filas de puntos sirven como referencia visual de velocidad en posiciones marcadas. No reemplazan la escucha del beat.

Leer el rango y distinguir deriva de fase

El pitch cambia el BPM en el mismo porcentaje: BPM efectivo = BPM original × (1 + pitch/100). Un tema de 125 BPM a +4% queda cerca de 130 BPM. Si el objetivo exige más de ±8%, la MK2 no puede alcanzarlo dentro de su rango normal.

Si los golpes se separan de forma continua, corrige pitch: hay diferencia de tempo. Si la distancia queda casi fija, los tempos ya están cerca y solo hace falta empujar o frenar para corregir fase. Perseguir una fase fija con el pitch crea una nueva deriva.

El estrobo ayuda a detectar una velocidad estable, no certifica la calibración completa del fader. Un patrón que oscila o una mezcla que acelera y frena aun con el cuarzo activado indica una revisión técnica, no una invitación a abrir el equipo en cabina.

Corregir durante la mezcla

Usa el pitch para igualar la tendencia a largo plazo. Para una corrección momentánea, toca suavemente el borde del plato para frenar o empuja el disco/plato con control para adelantar. No descargues peso sobre la aguja: una corrección agresiva puede saltar el surco o dañar el material.

Prueba funcional antes del set

1. Con pitch en 0, confirma LED de cuarzo y velocidad estable por estrobo y escucha.
2. Reproduce un disco conocido: L/R deben tener nivel y tono comparables, sin hum dominante.
3. Haz un backcue corto con el canal en CUE. La aguja debe conservar el surco sin presión extra de la mano.
4. Prueba el extremo útil de pitch que necesitarás y vuelve a 0; no debe aparecer una zona muerta evidente.
5. Sube el BOOTH solo hasta el nivel de trabajo y escucha si aparece realimentación grave. Si aparece, baja y corrige aislamiento antes de abrir sala.

Vibración, realimentación y diagnóstico L/R

La realimentación de vinilo suele empezar como grave que crece al subir BOOTH o MASTER. Primero reduce el monitor y desacopla el plato del mueble; no intentes ocultarla con LOW porque el brazo sigue recibiendo energía mecánica. Comprueba patas, base, tapa, cercanía al subgrave y firmeza del soporte.

Para aislar una pérdida de canal, baja faders y apaga la PA antes de intercambiar L/R o probar otro canal. Si la falla sigue al cable, busca en aguja, cápsula, headshell o RCA; si permanece en la entrada, revisa mixer/ruteo. Devuelve todos los conectores a su posición y repite una prueba estéreo antes de abrir.

Síntomas típicos

Síntoma	Causa probable
Muy poco nivel y sonido delgado	Tocadiscos conectado a LINE en vez de PHONO.
Hum constante	Tierra suelta, RCA dañado o bucle/ruteo de masa en la cabina.
Salta el surco	Aguja sucia/dañada, fuerza o anti-skating incorrectos, vibración o técnica excesiva.
Pitch irregular cerca de cero	Desgaste o calibración del fader; confirma el detente y el LED verde.
Velocidad incorrecta	33⅓/45 mal seleccionado, fader fuera de cero o equipo que necesita servicio.
Solo suena L o R	Aguja/cápsula, contactos del headshell, RCA y canal PHONO; aísla por sustitución con todo abajo.
Grave que crece con el monitor	Realimentación mecánica: baja BOOTH, desacopla el plato y revisa mueble/patas.
Distorsión mayor hacia el final del disco	Estado de aguja, alineación/overhang y disco antes de aumentar fuerza.

Cómo dejarlo

1. Baja el canal; levanta el brazo con la palanca y llévalo al soporte.
2. Fija el seguro del brazo. Retira tu disco sujetándolo por borde y etiqueta.
3. Pulsa START/STOP. No frenes el plato con fuerza para acelerar la salida.
4. Deja el pitch en el detente de cero y la luz de aguja guardada.
5. No retires headshell, cápsula, tierra ni cables que pertenezcan a la sala.

Fuentes técnicas

• Panasonic/Technics — SL-1200MK2 Operating Instructions: montaje, brazo, velocidades, pitch, estrobo y operación.
• Ortofon — DJ FAQ: fuerza recomendada, anti-skating para reproducción/backcue y cuidado del montaje DJ.
• Wikimedia Commons — Technics SL-1200MK2-2: fotografía de Dydric y ediciones posteriores, con licencia CC BY-SA 2.5.
