Cómo funciona un sistema DVS

DVS (Digital Vinyl System) une el tacto de un tocadiscos o player con una biblioteca digital. El soporte físico no contiene la canción: envía una señal de control que el software usa para mover, frenar, invertir o ubicar el archivo cargado en el deck virtual.

Qué es DVS, en términos simples

Un sistema DVS permite usar un tocadiscos, un vinilo de control o un player compatible como si fueran la superficie física de un deck de software. Tú conservas gestos propios de cabina —poner la aguja, buscar un punto, tocar el plato, hacer scratch, corregir con el pitch o reproducir hacia atrás— pero la música que suena proviene de un archivo guardado en la computadora.

El vinilo, CD o archivo de control no lleva el tema musical. Reproduce continuamente una señal codificada, también llamada señal de tiempo o timecode. El software la escucha y deduce cómo se está moviendo el soporte: a qué velocidad gira, en qué dirección y, cuando el modo lo permite, en qué posición física se encuentra.

Después aplica ese movimiento al archivo cargado en el deck virtual. Si aceleras el plato, la canción digital acelera; si lo detienes, se detiene; si lo mueves hacia atrás, el audio retrocede. Al cargar otro tema, el mismo vinilo de control pasa a manejar ese nuevo archivo sin cambiar el disco físico.

DVS no es lo mismo que MIDI

Un controlador MIDI suele enviar mensajes discretos como “se pulsó PLAY” o “este fader está al 62 %”. DVS, en cambio, envía audio estéreo de control de forma continua. El software analiza esa señal muchas veces por segundo, por eso puede seguir movimientos pequeños del plato, cambios de velocidad y scratch. Algunos equipos combinan ambos sistemas: DVS para el movimiento del deck y MIDI o HID para pads, loops, navegación y efectos.

Cómo funciona paso a paso

1. El soporte genera el control. La aguja lee el vinilo de control, o el player reproduce un CD o archivo de control. El resultado es una señal de audio estéreo continua, no la canción que escuchará el público.
2. La señal entra con el nivel correcto. Un tocadiscos normalmente entrega nivel PHONO; un CDJ o media player entrega LINE. La entrada del mixer o interfaz debe coincidir con la fuente.
3. La interfaz o mixer DVS la digitaliza. Convierte la señal analógica en datos y la envía por USB a la computadora. El software necesita recibir ambos canales limpios, sin sumarlos a mono ni procesarlos.
4. El motor DVS interpreta el movimiento. Según el modo elegido, calcula velocidad, dirección y posición. Esa lectura es la que mueve el deck virtual.
5. El software reproduce el tema cargado. El archivo musical permanece en la computadora. Cue points, loops, sincronización y otros recursos dependen del software y del modo DVS activo.
6. La canción vuelve al mixer. El audio digital procesado regresa por USB a la interfaz o mixer y aparece en su canal físico.
7. Tú haces la mezcla final. Desde ese momento utilizas CUE, ganancia, EQ, filtros, faders y MASTER como con cualquier otra fuente de cabina.

En una mixer con DVS integrado, las conversiones y el ruteo ocurren dentro del propio equipo. En una instalación con interfaz externa, la caja de audio queda entre los platos y la mixer. El principio es el mismo: la computadora recibe el control y devuelve música.

Por qué la latencia importa

Todo ese recorrido toma una pequeña cantidad de tiempo. Una configuración con interfaz de audio adecuada, driver correcto y búfer razonable hace que detener o mover el plato se sienta casi inmediato. Un búfer demasiado alto, un controlador genérico o una computadora sobrecargada pueden producir una respuesta tardía, especialmente evidente al hacer scratch. Conviene buscar el búfer más bajo que funcione sin cortes ni chasquidos.

Si el público escucha el pitido del timecode en lugar de la canción, el problema no está en el archivo musical: revisa el ruteo, la asignación del deck y si el canal quedó en THRU por error.

Qué necesitas

• plato o media player y su soporte de control compatible;
• mixer con interfaz DVS o interfaz de audio con entradas y salidas suficientes;
• software, hardware y licencia compatibles entre sí;
• driver correcto si el sistema operativo lo requiere;
• control vinyl, control CD o archivo timecode de ese ecosistema;
• cables de audio y USB; tierra para cada plato cuando corresponda.

No todo mixer con USB desbloquea DVS y no toda señal de control funciona con cualquier software. Verifica hardware y licenciamiento antes de llegar a cabina.

Conexión y ruteo

1. baja los faders y conecta cada plato a la entrada física indicada;
2. selecciona PHONO para un plato sin preamp o LINE/CD para una fuente de nivel LINE;
3. conecta mixer/interfaz a la computadora por USB;
4. en el panel del mixer o driver, asigna las entradas de control a los decks correctos;
5. en el software, selecciona el dispositivo de audio y activa DVS;
6. asigna las salidas de los decks virtuales a los canales físicos del mixer;
7. reproduce timecode y confirma que el scope responde en el deck correcto.

Comprueba una dirección por vez

No intentes resolver control y audio de retorno al mismo tiempo. Primero deja los faders abajo y confirma que el software recibe timecode en el deck correcto. Después cambia ese deck a INT y verifica que su música vuelve al canal físico esperado. Por último activa REL o ABS y prueba el recorrido completo.

1. Entrada: el scope reacciona solo cuando gira su plato o player.
2. Asignación: mover el izquierdo modifica el deck virtual izquierdo, sin respuesta cruzada.
3. Retorno: el deck virtual izquierdo aparece en el canal físico que seleccionaste.
4. Mezcla: CUE escucha antes del fader y MASTER recibe ambos canales sin el tono de control.

Si una etapa falla, conserva las demás quietas. Cambiar PHONO/LINE, canales USB, modo de deck y cables a la vez impide saber qué corrección funcionó.

Calibrar antes de mezclar

El scope es una representación de la señal recibida. Una forma limpia y estable indica que ambos canales del timecode llegan con nivel y balance utilizables. Calibra cada deck con el sistema montado como se usará: cápsulas, cables, mixer, computadora y monitores.

1. limpia la aguja y coloca una zona sana del control vinyl;
2. haz girar el plato a velocidad normal y ejecuta la calibración indicada por el software;
3. confirma una lectura estable en ambos decks;
4. prueba pitch, freno, backcue y una búsqueda corta antes de cargar música al aire.

Leer el scope como diagnóstico

Según el software, la calibración ajusta umbral de ruido, tamaño, balance L/R y relación de fase o amplitud. El dibujo exacto depende del ecosistema; compáralo con la guía de diagnóstico de ese software, no con una captura genérica.

1. enciende el sistema en condiciones reales, incluidos monitores del booth;
2. observa ambos decks: no copies el ajuste de uno sin comprobar el otro;
3. haz pitch, cue, backcue y scratch y confirma que no pierde lectura;
4. si la forma es borrosa, incompleta o deformada, corrige cápsula, suciedad, conectores, tierra, nivel o vibración antes de compensar con software;
5. sube el booth al nivel real y confirma que la vibración acústica no vuelve inestable la lectura.

Lectura o síntoma	Aísla primero
Solo aparece un eje o un canal	Conector RCA, cable, cápsula y balance L/R; intercambia una pieza conocida con el audio detenido.
La forma cambia al tocar el cable	Conector intermitente o falso contacto antes de recalibrar.
Hay zumbido y lectura inestable	Tierra del plato, alimentación y proximidad de fuentes de ruido; no elimines la tierra de seguridad.
Funciona con booth bajo y falla alto	Realimentación mecánica, aislamiento del plato y ubicación de monitores.
Scope limpio, respuesta tardía	Búfer, driver y carga de la computadora: no sigas tocando nivel de entrada.

ABS, REL, INT y THRU

Modo	Qué sigue	Cuándo elegirlo
ABS / Absolute	Velocidad, dirección y posición física del soporte.	Experiencia cercana al vinilo: needle drop y posición absoluta. Algunas funciones digitales quedan limitadas.
REL / Relative	Velocidad y dirección desde un punto relativo; ignora la posición absoluta.	Para usar más cues, loops y funciones del software o trabajar sobre zonas gastadas del disco.
INT / Internal	El software controla la reproducción sin timecode.	Rescate ante aguja o señal fallida, o reproducción con controlador.
THRU	La entrada física pasa como audio en lugar de controlar el deck.	Reproducir vinilo convencional u otra fuente, si el hardware lo permite.

No alteres la señal de control

Con players que reproducen timecode, desactiva Master Tempo/Keylock y efectos del player: el software necesita recibir el tono sin ese procesamiento. Aplica keylock y FX dentro del software DJ. Con vinilo, mantén agujas, conectores y discos de control limpios.

En una mixer que alterna USB, PHONO y LINE por canal, anota el selector necesario para DVS y para vinilo real. Cambiar a THRU en software no siempre cambia la entrada física, y cambiar el selector físico no siempre cambia el modo virtual.

Pasar a respaldo sin cortar la música

Ensaya la falla, no solo el funcionamiento normal. Mientras un deck estable está al aire, prepara el otro en INT o con una fuente independiente, escúchalo por CUE y abre su canal. Recién después retira la aguja, cambia el modo o reinicia el componente fallido.

Si falla una sola aguja o entrada, termina la transición con el deck sano. Si falla la computadora, necesitas una fuente que no dependa de ella: vinilo convencional por THRU, un player con biblioteca propia u otro sistema ya conectado. INT no ayuda cuando el software completo dejó de responder.

Prueba completa

• deck izquierdo mueve deck virtual izquierdo;
• velocidad, dirección y pitch responden sin saltos;
• ABS y REL se comportan como esperas;
• cada deck vuelve por su canal del mixer;
• CUE, MASTER y grabación reciben las fuentes previstas;
• INT o una fuente alternativa funcionan como respaldo;
• al subir el booth no se degrada la calibración.

Fuentes técnicas

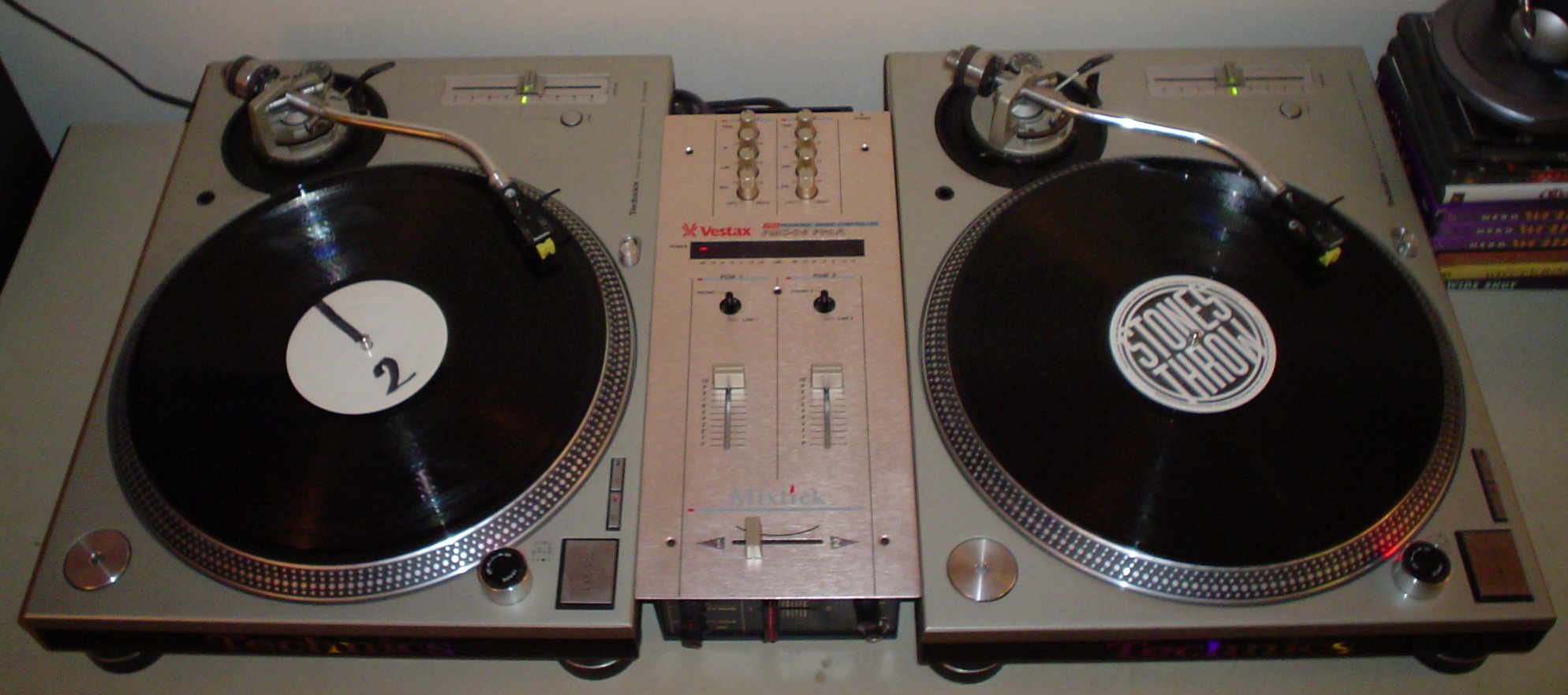

• Baskoner — Turntables and mixer: fotografía CC BY 3.0.
